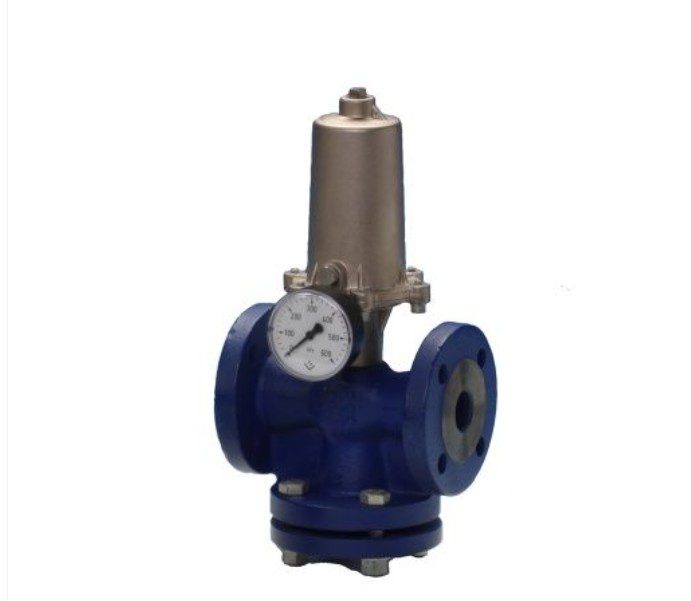

Регулятор давления после себя
Автоматический регулятор прямого действия, с помощью которого снижают давление, и также осуществляется поддержка необходимого давления на выходе из клапана – это регулятор давления после себя.
Описание и конструкция
Как и в прочей регулирующей арматуре процесс регулирования давления осуществляется уменьшением или увеличением проходного сечения клапана. Клапан устройства перекрывает поток теплоносителя, если его давление больше заданного значения. В случае снижения давления происходит открытие клапана.
Устройства прямого действия не нуждается во внешних источниках энергии, регулирование проходного сечения клапана основано на применении энергии рабочей среды.
Основные элементы регулятора прямого действия:
- Корпус;
- Чувствительный элемент;
- Задатчик (пружина);
- Шток;
- Клапан;
- Импульсная линия.
Давление теплоносителя изменяет положение затвора клапана, тем самым оказывая влияние на степень открытия проходного отверстия. Величина открытия клапана пропорциональна степени смещения давления от установленной величины. Регуляторы с пружинным задатчиком обладают высокой точностью в выравнивании давления. Они конструктивно просты и ремонтопригодны.
Разнообразие регуляторов давления «после себя» можно классифицировать по видам:
- Прямого и непрямого действия;
- Тарельчатые, полые, стержневые, поршневые или многоступенчатые, отличающиеся типом плунжера;
- Двухседельные и односедельные, которые отличны конструкцией рабочего органа;
- Пружинный, пневматический или рычажно-грузовой – различны по способу нагружения;
- Поршневые, сильфонный, мембранный, отличающиеся типом чувствительного элемента.
Также различна пропускная способность устройств, номинальный диаметр и способ присоединения к трубопроводу. Это может быть муфтовое, фланцевое соединение или под приварку. Корпус регулятора производят из чугуна, латуни, нержавеющей или легированной стали. Функции чувствительного элемента в регуляторе давления «после себя» прямого действия отведена чувствительной мембране.
Основные преимущества
Регулятор давления после себя имеет ряд преимуществ, среди которых стоит выделить:
- Легкость установки и демонтажа, ремонтопригодность;
- Возможность стабилизации давления в различных диапазонах;
- Возможность снижать уровень шума в трубопроводной системе;
- Точность регулировки;
- Надежность и большой срок эксплуатации.
Технические характеристики
Подбирая регулятор давления, особое внимание следует уделить параметрам:
- Номинальному рабочему давлению (PN);
- Номинальному диаметру (DN);
- Пропускной способности;
- Диапазону рабочих температур;
- Диапазону настройки;
- Способу присоединения к трубопроводу.
Особенности монтажа
Проводя монтаж устройства следует руководствоваться рекомендаций, указанных в инструкции, а также придерживаться правил:
- При установке регулятора мембранная камера должна быть направлена вниз, если другое положение устройства не оговорено производителем.
- Направление потока теплоносителя и направление стрелки на корпусе устройства должны совпадать.
- Перед регулятором и после него необходимо разместить манометры.
- Перед устройством нужно установить сетчатый фильтр.
- Импульсная трубка подключать необходимо через кран для продувки.
- Если проводится установка регулятора на систему с водой высокой температуры, возможно, понадобится установка охладителей импульсов и штока.
