Автоматический выключатель. Назначение, виды.
Автоматический выключатель — это коммутационное электротехническое устройство, предназначенное для автоматической защиты электрических цепей от токов короткого замыкания и перегрузки. Он обеспечивает отключение питания в случае аварийных ситуаций, сохраняя целостность оборудования и предотвращая возгорания. Выключатель реагирует на превышение допустимого тока, отключая цепь до наступления критических последствий.
Основная задача автоматического выключателя — защитить проводку, розетки, освещение, а также электроприборы от повреждений при нарушении нормальной работы сети. Это ключевой элемент в системах распределения электроэнергии жилых, коммерческих и промышленных объектов. Помимо защиты, устройство также выполняет функцию ручного включения и отключения питания.
Принцип действия
Работа автоматического выключателя основана на двух типах расцепителей: тепловом и электромагнитном. Тепловой расцепитель реагирует на продолжительное превышение номинального тока, а электромагнитный — на мгновенные скачки тока, характерные для коротких замыканий. Современные устройства объединяют оба механизма, обеспечивая эффективную реакцию на различные виды отклонений.
После срабатывания выключатель можно включить повторно вручную, что упрощает восстановление питания после устранения причины отключения. Устройство не требует замены, в отличие от плавких предохранителей, и рассчитано на многократное использование.
Классификация автоматических выключателей

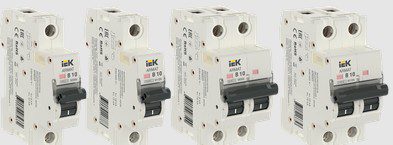

Существует несколько классификаций автоматических выключателей. Первая — по числу полюсов. Однополюсные используются в однофазных сетях для защиты одной линии. Двухполюсные — для однофазных цепей с разрывом как фазного, так и нулевого проводников. Трёхполюсные и четырёхполюсные применяются в трёхфазных сетях, обеспечивая полную защиту всех фаз и нейтрали.
Вторая классификация — по характеристике срабатывания, то есть по току мгновенного отключения. Распространены типы B, C и D. Тип B отключается при токах, превышающих номинальный в 3–5 раз, и применяется в бытовых сетях. Тип C рассчитан на отключение при превышении в 5–10 раз и подходит для цепей с умеренными пусковыми токами. Тип D срабатывает при превышении в 10–20 раз и устанавливается в цепях с тяжёлым пуском — например, для двигателей и трансформаторов.
Номинальный ток и отключающая способность
Номинальный ток автоматического выключателя указывает на максимальную нагрузку, которую устройство может выдерживать в течение продолжительного времени без отключения. Он подбирается исходя из параметров защищаемой линии. Типовые значения — от 6 до 63 А для бытового применения и выше для промышленного.
Отключающая способность определяет максимальный ток короткого замыкания, при котором выключатель способен безопасно разомкнуть цепь. Для бытовых установок типичны значения 4500 и 6000 А. В промышленности применяются устройства с отключающей способностью до 10 000 А и выше.
Конструктивные особенности и монтаж

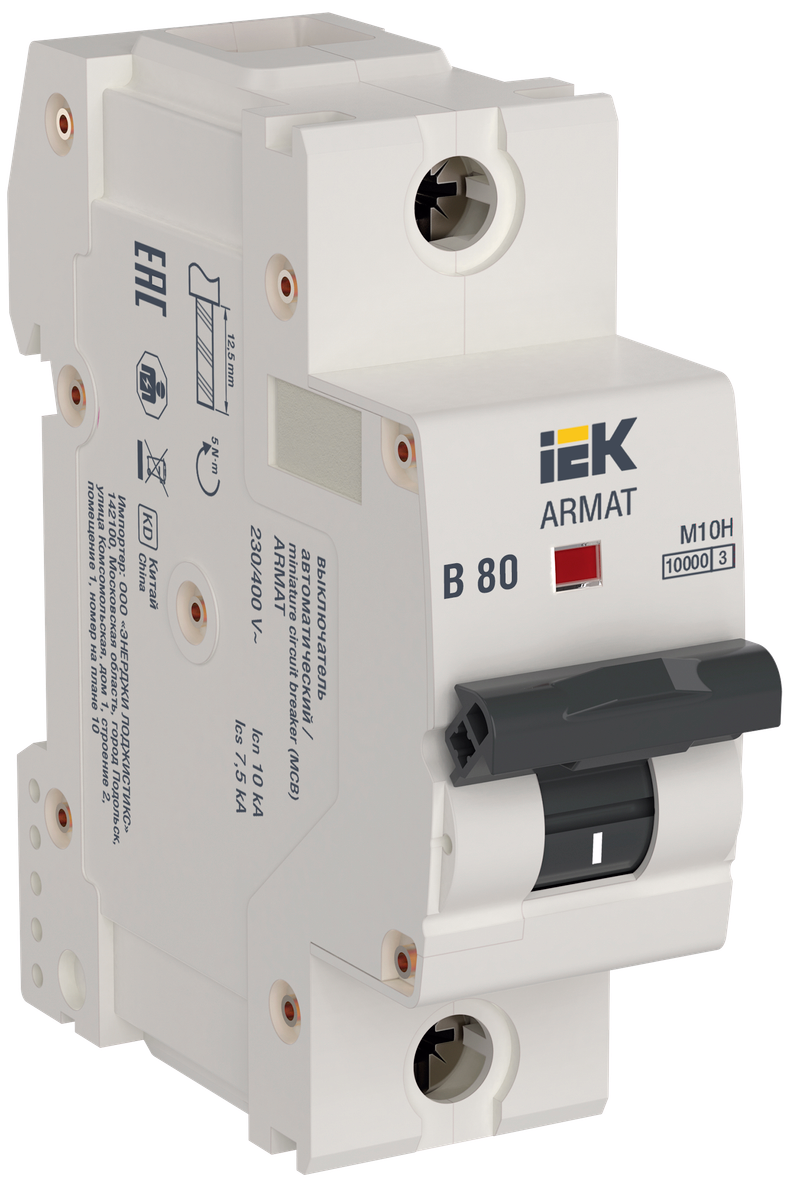

Автоматические выключатели изготавливаются в модульном исполнении и монтируются на стандартную DIN-рейку. Это упрощает установку в распределительные щиты. Подключение осуществляется при помощи винтовых клемм, обеспечивающих надёжный контакт. Корпус, как правило, выполнен из негорючего пластика, устойчивого к высоким температурам.
Многие модели оснащаются индикаторами положения контактов и возможностью подключения дополнительных модулей: расцепителей независимого включения, сигнальных контактов, ограничителей перенапряжения. Всё это расширяет функциональность устройства и повышает удобство эксплуатации.
